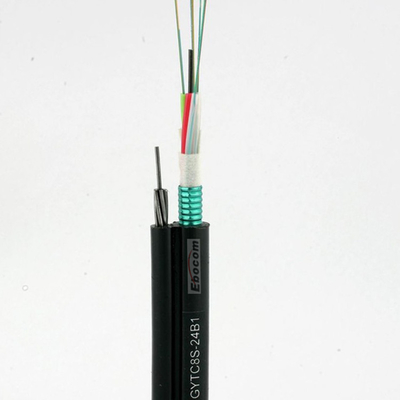

GYTC8S الشكل 8 الحمراء المتعددة من النمط الوحيد للأنبوب G652D من المساعدة الذاتية لقاعدة كابل الألياف الضوئية 2-14
GYTC8S الشكل 8 السويلتا الأحمر
الوصف
كابل الألياف الضوئية GYTC8S، بنية الكابل مصنوعة من البلاستيك عالية النمط المعبأة في أنبوب فضفاض مركب مقاوم للماء، وضع واحد وألياف ضوئية متعددة الأوضاع،خط تعليق معزز بالمعدن، غلاف أسمنت الصلب PE من كابل الاتصالات الخارجي الملتوي من الأنابيب المفتوحة ذاتية الدعم. هناك FRP في منتصف قلب الكابل.يتكون جوهر الكابل الدائري المدمج من غطاء فضفاض (غطاء التعبئة) وجوهر مركزي مقويبعد وضع الكابل المعزز المعدني بالتوازي مع قلب الكابل ، فإن غطاء PE هو قلب الكابل ،ويتم تغطية قلب الكابل بطولية بشريط فولاذي بلاستيكي مغلف بالبلاستيك
السمة الرئيسية
* التحكم الدقيق في الطول الإضافي للألياف لضمان مقاومة سحب جيدة وخصائص حماية البيئة للكابل.
* الشريط الفولاذي المصفوف بالبلاستيك من جانبيين يوفر مقاومة ممتازة للرطوبة ومقاومة ضغط جانبي.
* يضمن خيط الفولاذ المغلف قوة الشد المطلوبة لتثبيت الكابلات ذاتية الدعم.
* يعد الكابل مناسبًا للأسلاك الجوية ذاتية الدعم التي يبلغ طولها 100 متر أو أقل. وهو يوفر بناءً أكثر كفاءة مع توفير خطوط التعليق ومعلقات الكابلات.
مجال التطبيق
هذا المنتج مناسب للتواصل على مسافة طويلة و داخل المكتب.
مواصفات الألياف:
| المعلم التقني للألياف الضوئية أحادية الوضع G.652D (B1.3) | |||
| السمات | الشروط | القيم المحددة | الوحدات |
| الخصائص البصرية | |||
| قطر المجال في الوضع (MFD) | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
μm μm |
| طول موجة الحد (λcc) | ≤1260 | nm | |
| معامل التخفيف | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| خسارة الانحناء الكبرى | φ75mm، 100 دائرة، عند 1550nm | ≤0.1 | ديسيبل |
| عدم توحيد الضعف | ≤0.05 | ديسيبل | |
| معامل التشتت | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
(Ps/(nm.km) (Ps/(nm.km) (Ps/(nm.km) |
| طول موجة التشتت الصفر | 1300~1324 | nm | |
| منحدر التشتت القصوى | ≤0.093 | (Ps/(nm2.km) | |
| مؤشر كسر المجموعة (القيمة النموذجية) | 1310nm 1550nm |
1.466 1.467 |
|
| الخصائص الهندسية | |||
| قطر الغطاء | 125.0±10 | μm | |
| خطأ تركيزية القلب/الغطاء | ≤0.8 | μm | |
| غير دائرية الغطاء | ≤1.0 | % | |
| قطر الطلاء | 245.0±10 | μm | |
| خطأ تركيزية الغطاء / الطلاء | ≤120 | μm | |
| غير دائرية الطلاء | ≤8 | % | |
| قطر الطلاء الملون | 250.0±15 | μm | |
| الخصائص الميكانيكية | |||
| الالتفاف (القطر) | ≥4 | م | |
| ضغط الدليل | >0.69 | متوسط | |
| قوة شريط الطلاء | متوسط القيمة القيمة القصوى |
1.0-50 1.3-8.9 |
ن ن |
| معيار حساسية التآكل الديناميكي للضغوط (القيمة الثانية) | ≥20 | ||
