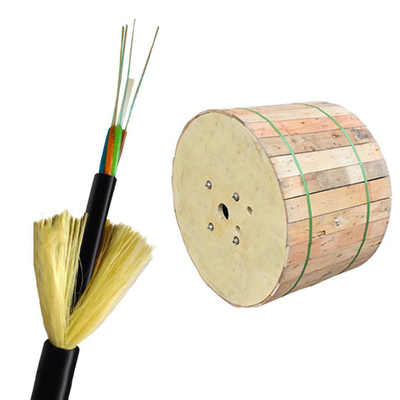

كابل الألياف الضوئية ADSS 144 Core G652D Double Jacket SM للاتصالات بالإنترنت في البنية التحتية
| مكان المنشأ | شاندونغ ، الصين |
|---|---|
| اسم العلامة التجارية | OEM |
| إصدار الشهادات | ISO TLC |
| رقم الموديل | ADSS -144B1.3 |
| الحد الأدنى لكمية | 1000 متر |
| الأسعار | EXW $0.4/M |
| تفاصيل التغليف | 1. أسطوانة الحطب أو الطبل الخشبي غير الخشبي ، الطبل الخشبي العادي. 2. يمكن تصميم حجم الأسطوانة ، وسو |
| وقت التسليم | 5-8 يوم |
| شروط الدفع | T / T ، L / C. |
| القدرة على العرض | 50000 كم/يوم |
اتصل بي للحصول على عينات مجانية وكوبونات
ماذا؟:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع الألياف | G652D/G657A1 A2 | عدد الألياف | 2-288 كور |
|---|---|---|---|
| عضو القوة | فرب | السترة | PE |
| لون السترة | أسود | العلامة التجارية | صناعة المعدات الأولية |
| إبراز | 144 كابل الألياف الضوئية,كابل الألياف البصرية ADSS مزدوج السترة,G652D كابلات الألياف الضوئية,double jacket ADSS fiber optic cable,G652D ADSS fiber optic cable |
||
منتوج وصف
الوصف
هذا الكابل "المتحمّل الذاتي الكهربائي بالكامل (ADSS) " مصمم لتطبيقات الدعم الذاتي الجوي لفترات قصيرة ومتوسطة وطويلة.كابل ADSS يوفر طريقة سريعة واقتصادية للتنفيذ لمشغلي تلفزيون الكابل، شركات الهاتف والمرافق الكهربائية. وهي مناسبة لظروف المدى المتوسط والقصير أو التضاريس المعقدة مثل عبور الأنهار والجبال في أنظمة نقل الطاقة.

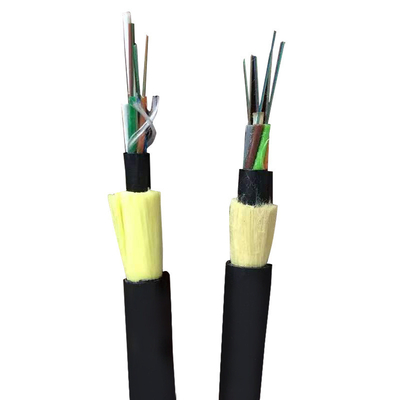

يتكون الكابل من 5 إلى 36 حزمة من الأسلاك مع الأنابيب أو الملئات ، والتي يتم تلفها معا في ما يصل إلى 3 طبقات حول عنصر قوة مركزي وتثبيتها مع غطاء خارجي PE.كل أنبوب يحتوي على 6 إلى 12 ألياف. يتم ملء جميع ألياف القلب بالصمغ الذي يحجب الماء. يمكن استخدام الملء للحفاظ على هندسة الكابل. يتم لف الشريط القابل للانتفاخ بالماء في دوامة حول قلب الكابل.يتم وضع خيوط الأراميد بطريقة دوامة لتوفير تعزيز محيطي للكابليتم لف الغلاف الخارجي بإحكام حول طبقة خيط الأراميد. يشتمل غلاف الكابل على غلاف داخلي من البولي إيثيلين اختياري وغلاف من البولي إيثيلين الخارجي أو AT (ضد الانزلاق).عندما يتجاوز الجهد المستحضر على سطح الكابل 12 كيلو فولت، سيتم تطبيق مادة الغطاء الخارجي AT. مع الغطاء الخارجي AT ، يمكن أن تصل أقصى قوة الحقل الكهربائي في نقطة العمل إلى 35KV. للتطبيقات لمسافات طويلة ، يمكن أن تكون المواد المستخدمة في هذه العملية متوافقة.يمكن النظر في تصميم غطاء مزدوج الطبقاتيمكن وضع سلك سحب اختياري تحت طبقة الغطاء لتسهيل إزالتها.
المعايير الفيزيائية
| العمر | الجليد + الرياح: 0mm+35m/sec | الجليد + الرياح: 12mm + 30m / s | ||||||
|---|---|---|---|---|---|---|---|---|
| كمية الكابل المفرطة ((ملم/بوص) | وزن الكابلات (كغ/كيلومتر) / ((lb/kft) | أقصى حد.التوتر العامل ((N/lb) | الحد الأقصى.السج ((%) | كمية الكابل المفرطة ((ملم/بوص) | وزن الكابلات (كغ/كيلومتر) / ((lb/kft) | أقصى حد.التوتر العامل ((N/lb) | الحد الأقصى.السج ((%) | |
| 100 | 13.9/5.472 | 152/102.01 | 7578/1704 | 2 | 13.8/8543 | 150.0/10067 | 6621/1489 | 2 |
| 200 | 14.3/0562 | 161/108.05 | 10430/2346 | 3 | 14.1/0555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0625 | 199/13356 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16. 7، 0657 | 220/14765 | 30590/6881 | 3 | 16.1/0633 | 204.0/13691 | 24885/5598 | 3 |
| 600 | 16.3/0641 | 209/140.27 | 26952/6063 | 4 | 15. 7، 0618 | 196.0/13154 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/14497 | 29452/6625 | 5 | 15.9/0625 | 201.0/13490 | 24042/5408 | 6 |
| 1000 | 16. 7، 0657 | 221/148.32 | 31271/7034 | 6 | 16.1/0633 | 204.0/13691 | 24407/5490 | 6 |
* لا يغطي الجدول أعلاه جميع الأنواع المتاحة. يمكن تصنيع كابلات ADSS الأخرى بناءً على طلب العميل وفقًا لبيئة مختلفة.
| نصف قطر الانحناء الأدنى: | الحد الأقصى لحمل الضغط: | 4000N | |
| تحت التثبيت: | 20×OD | تأثير متكرر: | 4.4 N.m (J) |
| أثناء العمل | 10×OD للكابلات غير المدرعة | التواء (التواء): | 180 × 10 مرات، 125 × OD |
| 20×OD للكابلات المدرعة | التضخم الدوري: | 100 دورة | |
| نطاق الحرارة: | |||
| نطاق درجة حرارة العمل: | -40 درجة مئوية ((-40 درجة فهرنهايت) إلى +70 درجة مئوية ((+158 درجة فهرنهايت) | مقاومة السحق: | 263N/cm (1250lb/in) |
| نطاق درجة حرارة التخزين: | -50 درجة مئوية ((-58 درجة فهرنهايت) إلى +70 درجة مئوية ((+158 درجة فهرنهايت) |
