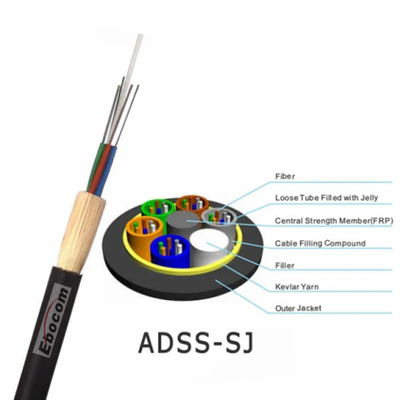

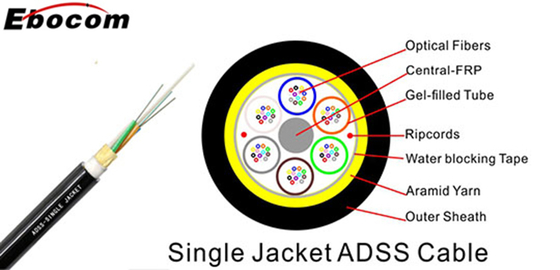

كابل الألياف الضوئية ذاتي الدعم والعازل للكهرباء بغلاف واحد ADSS 12 24 48 نواة للاتصالات
كابل ألياف ضوئية ADSS 48 نواة,كابل ألياف ذاتي الدعم وعازل للكهرباء,كابل اتصالات ADSS بغلاف واحد
,dielectric self supporting fiber cable
,single jacket ADSS communication cable
الوصف
الميزات
عازل بالكامل:
يتكون بالكامل من مواد عازلة غير معدنية، مما يمنع مرور التيار الكهربائي عبر الكابل ويجعله آمنًا للاستخدام بالقرب من خطوط الجهد العالي.
ذاتي الدعم:
توفر البنية الداخلية للكابل قوة ميكانيكية كافية لدعم وزنه وأحماله الخارجية، مما يلغي الحاجة إلى سلك دعم معدني منفصل.
مانع للماء:
تمتلئ الأنابيب السائبة داخل الكابل بهلام مانع للماء لحماية الألياف الضوئية من الرطوبة وضمان أداء مستقر.
الجدل SZ:
يتم جدل أنابيب الألياف الضوئية بشكل معكوس (أو SZ-stranded) داخل الكابل، مما يوفر مساحة رخوة لسهولة الوصول في منتصف المسافة ويحمي الألياف من إجهادات التركيب والظروف البيئية.
قوة عالية:
تشتمل كابلات ADSS على عناصر تقوية، مثل خيوط الأراميد، لتوفير القوة الميكانيكية العالية المطلوبة للامتدادات الطويلة والتطبيقات الهوائية المتطلبة.
السترة المقاومة للتتبع:
للتثبيت في المجالات الكهربائية، تتوفر سترة خارجية متخصصة من البولي إيثيلين المقاوم للتتبع (TRPE) لمنع التآكل وتلف القوس الجاف.
المعلمات الفيزيائية
| الامتداد (م) | جليد + رياح: 0 مم + 35 م / ث | جليد + رياح: 12 مم + 30 م / ث | ||||||
|---|---|---|---|---|---|---|---|---|
| القطر الخارجي للكابل (مم / بوصة) | وزن الكابل (كجم / كم) / (رطل / ألف قدم) | الحد الأقصى لشد التشغيل (نيوتن / رطل) | الحد الأقصى للترهل (%) | القطر الخارجي للكابل (مم / بوصة) | وزن الكابل (كجم / كم) / (رطل / ألف قدم) | الحد الأقصى لشد التشغيل (نيوتن / رطل) | الحد الأقصى للترهل (%) | |
| 100 | 13.9 / 5.472 | 152 / 102.01 | 7578 / 1704 | 2 | 13.8 / 0.543 | 150.0 / 100.67 | 6621 / 1489 | 2 |
| 200 | 14.3 / 0.562 | 161 / 108.05 | 10430 / 2346 | 3 | 14.1 / 0.555 | 157.0 / 105.37 | 9000 / 2024 | 3 |
| 400 | 15.9 / 0.625 | 199 / 133.56 | 23221 / 5223 | 3 | 15.4 / 0.606 | 187.0 / 125.50 | 19225 / 4331 | 3 |
| 500 | 16.7 / 0.657 | 220 / 147.65 | 30590 / 6881 | 3 | 16.1 / 0.633 | 204.0 / 136.91 | 24885 / 5598 | 3 |
| 600 | 16.3 / 0.641 | 209 / 140.27 | 26952 / 6063 | 4 | 15.7 / 0.618 | 196.0 / 131.54 | 22154 / 4983 | 4 |
| 800 | 16.5 / 0.649 | 216 / 144.97 | 29452 / 6625 | 5 | 15.9 / 0.625 | 201.0 / 134.90 | 24042 / 5408 | 6 |
| 1000 | 16.7 / 0.657 | 221 / 148.32 | 31271 / 7034 | 6 | 16.1 / 0.633 | 204.0 / 136.91 | 24407 / 5490 | 6 |
* الجدول أعلاه لا يغطي جميع الأنواع المتاحة. يمكن تصنيع كابلات ADSS أخرى بناءً على طلب العميل وفقًا لبيئة الامتداد والترهل المختلفة.
| أقل نصف قطر للانحناء: | أقصى حمل انضغاطي: | 4000 نيوتن | |
| أثناء التركيب: | 20 × OD | تأثير متكرر: | 4.4 نيوتن متر (J) |
| أثناء التشغيل | 10 × OD للكابلات غير المدرعة | الالتواء (الالتواء): | 180 × 10 مرات، 125 × OD |
| 20 × OD للكابلات المدرعة | الانحناء الدوري: | 100 دورة | |
| نطاق درجة الحرارة: | |||
| نطاق درجة حرارة التشغيل: | -40 درجة مئوية (-40 درجة فهرنهايت) إلى +70 درجة مئوية (+158 درجة فهرنهايت) | مقاومة السحق: | 263 نيوتن / سم (1250 رطل / بوصة) |
| نطاق درجة حرارة التخزين: | -50 درجة مئوية (-58 درجة فهرنهايت) إلى +70 درجة مئوية (+158 درجة فهرنهايت) |
