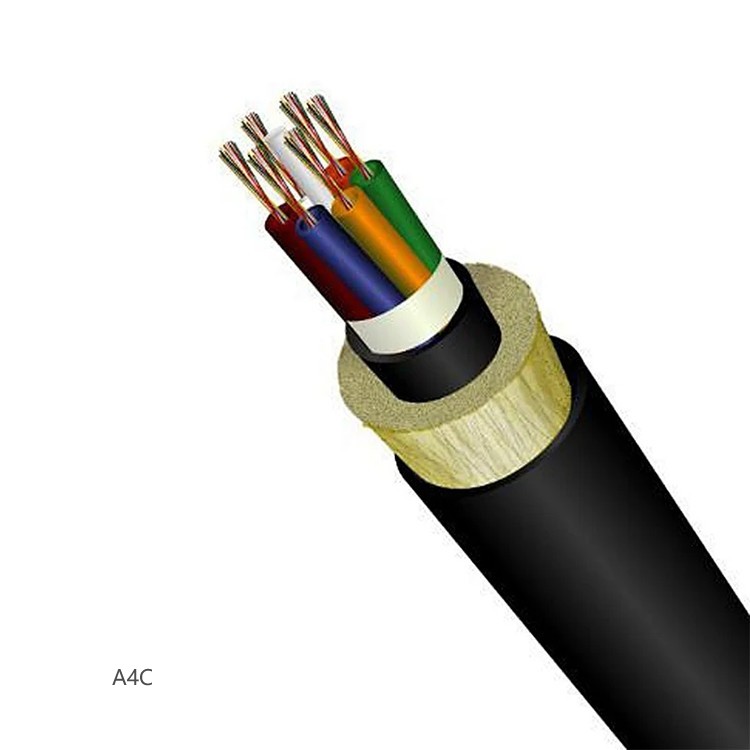

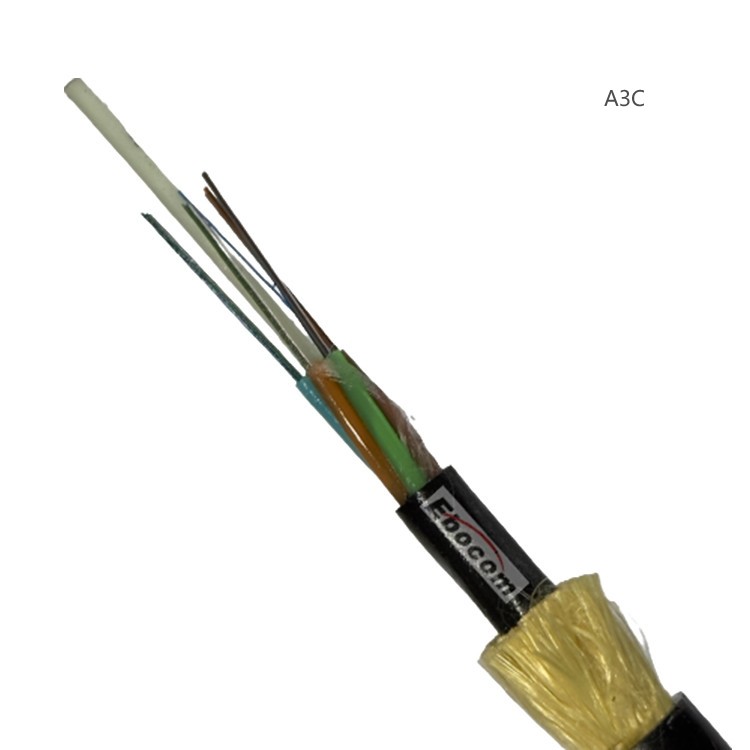

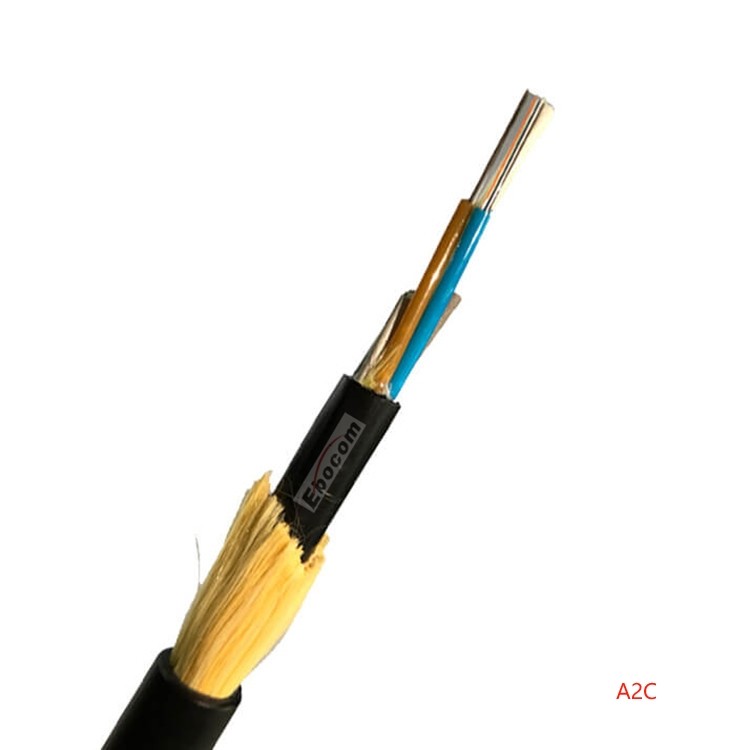

كابلات الألياف البصرية ADSS ذات الطبقة
كابلات الألياف البصرية ADSS

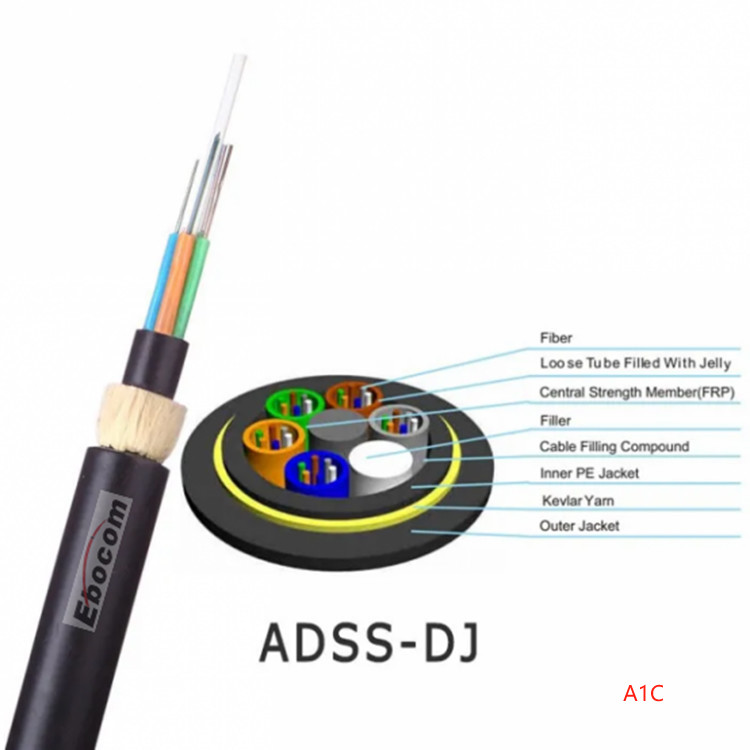

يتم إضافة الألياف الضوئية والمرهم الذي يحجب المياه في كابل ADSS الضوئي ذو الخيوط الطبقاتية إلى الأنبوب الفضفاض للألياف في نفس الوقت ،ومن ثم يتم لف أنابيب فضفاضة مختلفة على العضو قوة المركزية (عادة FRP)خيط أراميد، في النهاية يتم طحنها في غلاف PE أو AT.أنبوب فضفاض كابل الألياف الضوئية ADSS من هذا الهيكل ومرهم ملء العضو قوة المركزية ملفوفة تماما معا لضمان أدائها مقاومة للماء، وهناك مختلف تدابير الضغط ضد الجانب وفقا لمتطلبات مختلفة.
خصائص كابلات الألياف الضوئية ADSS:
- يمكن تركيب كابلات الألياف الضوئية ADSS دون طاقة.
- وزن خفيف، قطر كابل صغير، حمولة صغيرة على البرج.
- امتداد كبير، يصل إلى 1200 متر
- تبني غطاء البولي إيثيلين، الذي لديه مقاومة جيدة للتآكل الكهربائي.
- هيكل غير معدني، حماية من البرق.
- ألياف الأراميد المستوردة ، والتي تتمتع بقدرة جيدة على السحب والحرارة ، مناسبة للأجواء الشديدة في الشمال.
- حياة طويلة، عمر الخدمة يمكن أن يصل إلى 30 عاما.
طرق وضع متعددة:
مناسبة لمختلف المناسبات مثل السطح العلوي، الدفن المباشر، خط الأنابيب، تحت الماء، الخ، يتم التحكم في الطول الزائد بشكل أفضل، وعدد من النوى كبيرة.
الأداء الميكانيكي:
| البند | الوحدة | المواصفات | ||||||||||||
| عدد الألياف | 4 ~ 8 | 10~18 | 14 ~ 24 | 38~48 | 38~48 | 50~60 | 62 ~ 72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| وزن الكابل | كغ/كيلومتر | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| السباق | م | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| إد.إس. | KN | 1.5 | ||||||||||||
| المواد المعدنية | KN | 4 | ||||||||||||
| RTS | KN | 10 | ||||||||||||
| نصف قطر الانحناء الديناميكي | ملم | 20D | ||||||||||||
| نصف قطر الانحناء (ستاتيكي) | ملم | 10D | ||||||||||||
| تثبيت قوة السحب | ن | 1350 | ||||||||||||
| درجة حرارة العمل | °C | -40~+70 | ||||||||||||
| درجة حرارة التخزين | °C | -40~+60 | ||||||||||||
| درجة حرارة التثبيت | °C | 15 | ||||||||||||
| تحديد سرعة الرياح | م/س | 0 | ||||||||||||
| درجة الحرارة عند الحد الأقصى سرعة الرياح | °C | 5 | ||||||||||||
| أقصى سرعة الرياح | م/س | 25 | ||||||||||||
| درجة الحرارة عند الحد الأقصى | °C | - 5 | ||||||||||||
| سرعة الرياح في الحد الأقصى | م/س | 10 | ||||||||||||
| سمك الغطاء الجليدي | ملم | 5 | ||||||||||||
| تثبيت الساج | % | 1.86 | ||||||||||||
معايير الكابل:
| البند | المواصفات | |||||||||||||
| عدد الألياف | 4 ~ 8 | 10~18 | 14 ~ 24 | 38~48 | 38~48 | 50~60 | 62 ~ 72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| عدد الأنابيب الفارغة | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| عدد الحشوات | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| ألياف طلاء ملونة | القطر الخارجي | 245±10μm | ||||||||||||
| اللون | الأزرق، البرتقالي، الأخضر، البني، الرمادي، الأبيض، الأحمر، الأسود، الأصفر، الأرجواني، الوردي، الفيروزي | |||||||||||||
| | القطر الخارجي | 2.0±0.1ملم | ||||||||||||
| المواد | PBT | |||||||||||||
| اللون | الأزرق، البرتقالي، الأخضر، البني، الرمادي، الأبيض، الأحمر، الأسود، الأصفر، الأرجواني، الوردي، الفيروزي | |||||||||||||
| مركب ملء ((أنبوب) | الهلام التيكسوتروبيك | |||||||||||||
| | مادة العضو القوي في المركز | FRP | ||||||||||||
| قطر عضو القوة المركزي | 2.2ملم2 | |||||||||||||
| خيوط الأراميد | ||||||||||||||
| قطعة الخيط الأراميد | 4.6mm2 | |||||||||||||
| حجب الماء | شريط منع الماء/ مادة قابلة للانتفاخ بالماء | |||||||||||||
| | سمك | 2.0 ملم | ||||||||||||
| قطرها | 9.5ملم | 9.5ملم | 9.5ملم | 9.8ملم | 9.8ملم | 10 ملم | 10.5ملم | 11.5ملم | 12ملم | 12.5ملم | 13.5ملم | 14ملم | 14.5ملم | |
| المواد | PE/AT | |||||||||||||
| اللون | أسود | |||||||||||||
