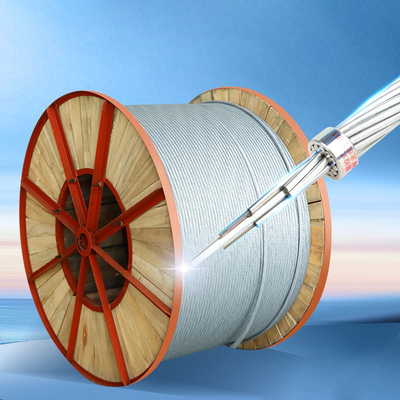

OPGW كابل الألياف الضوئية SM 24 نظام الطاقة الأساسي تشييد اتصالات الأسلاك الأرضية عالية الجهد
كابل الألياف البصرية SM OPGW,24 كابل أوتيكي لألياف OPGW
,24 Core OPGW Fiber Optic Cable
كابل الألياف البصرية OPGW SM 24 Core

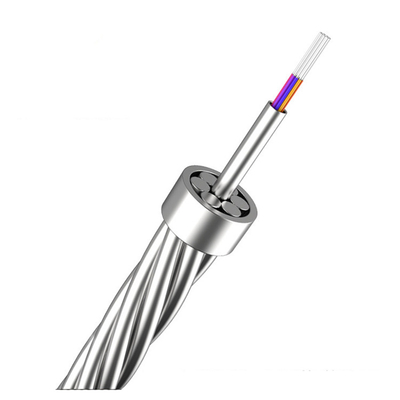

يتم محيط أنبوب الفولاذ المقاوم للصدأ المركزي (الذي يحتوي على الألياف الضوئية في الداخل) بطبقات واحدة أو مزدوجة من الفولاذ المطلي بالألومنيوم (ACS) أو أسلاك مختلطة من ACS وألياف سبيكة الألومنيوم.تصميم أنبوب الفولاذ المقاوم للصدأ الألمنيوم يزيد من القطع العرضي من الألومنيوم لتحقيق مقاومة أفضل للخطأ الحالية والبرقوهو مناسب لخطوط النقل التي تتطلب قطرا صغيرا وتيار خطأ كبير.
كابلات الألياف البصرية OPGW خصائص:
1) قطر الكابل الضوئي OPGW صغير ، والحمل الإضافي على البرج صغير ، وقوة الشد مرتفعة.
2) تكنولوجيا اللاصق الممتازة تجعل الألياف لديها طول فائض جيد وتسمح للألياف بالتحرك بحرية في الأنابيب.يبقي الألياف البصرية خالية من الإجهاد عندما يتعرض الكابل للتوتر.
3) يتم حماية الألياف الضوئية بواسطة أنبوب الفولاذ المقاوم للصدأ.
كابل الألياف البصرية OPGW التطبيق:
- التكيف مع استبدال الأسلاك الأرضية القديمة والهياكل الجديدة للأسلاك الأرضية عالية الجهد.
تطبق على الخطوط التي تتطلب حماية من البرق وتوصيل التيار الدائرة القصيرة.
البيانات التقنية:
| البند | الوحدة | المعلم التقني |
| نوع الألياف | / | (جي)652 |
| ضعف الألياف | 1310nm ((dB/km) | ≤0.35 |
| 1550nm ((dB/km) | ≤0.21 | |
| معامل التوسع الخطي | ×10-6 درجة مئوية | 13.9 |
| مقاومة التيار المباشر (في 20 درجة مئوية) | Ω/km | 0.52 |
| التيار القصير (1 ثانية ، 40 درجة مئوية ~ 200 درجة مئوية) | kA | 6.5 |
| قدرة التيار القصير (1 ثانية ، 50 درجة مئوية ~ 200 درجة مئوية) |
kA2.S | 126.8 |
| الحرارة القصوى المسموح بها | oC | 200 |
| الحد الأقصى للجهد المسموح به (40٪ RTS) | kN | 43.92 |
| الإجهاد اليومي (25%RTS) | kN | 21.96 |
| الحد الأدنى من نصف قطر الانحناء المسموح به | التشغيل: mm | 228 |
| التثبيت: ملم | 300 | |
| درجة حرارة التخزين والتركيب | تخزين oC | -40 ~ +80 |
| درجة حرارة التركيب | -10 ~ +50 |
