24 الأساسية OPGW الألياف الضوئية المركبة السلك الأرضي الجوي ACS الهيكل المتعرج
24 كابل أوتيكي لألياف OPGW,سلك الأرض العلوي OPGW ACS,سلك OPGW
,OPGW overhead ground wire ACS
,stranded structure OPGW cable
وصف المنتج
الـكابل الألياف الضوئية Ebocom 24 Core OPGWمعهيكل طبقة متقطعةمصممة خصيصاًخطوط نقل الطاقة عالية الجهدالتي تتطلب كلاهماالترسيم والتواصلالقدرات في كابل واحد.

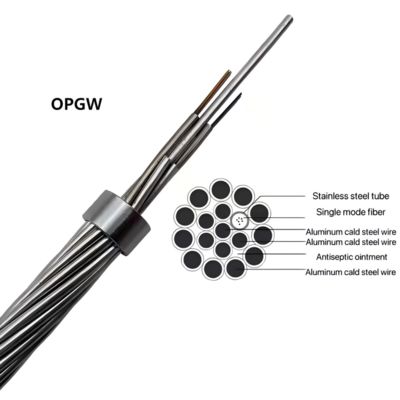

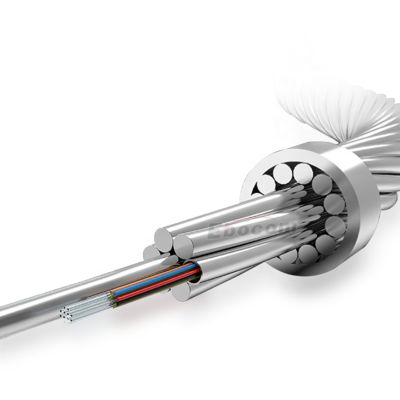

هذا الهيكل يحتويالألياف البصرية الموجودة في أنبوب من الفولاذ المقاوم للصدأوالذي هومقطوعة معًا مع أسلاك الفولاذ المقوى بالألومنيوم وسلك سبيكة الألومنيوملتشكيل كابل مضغوط قوي
التصميم يوفرأداء ممتاز للانسحاب، والقيادة الكهربائية، وحماية البرقمما يجعلها مناسبةالمنشآت طويلة المدى والبيئات القاسية.
الخصائص الرئيسية
-
الألياف البصرية الأساسية:يوفر نقل بيانات مستقر وسرعة عالية لأنظمة اتصالات شبكة الكهرباء.
-
تصميم الطبقة المتشابكة:أنبوب الفولاذ المقاوم للصدأ مع الألياف البصرية الملتحمة مع الأسلاك الفولاذية المطلية بالألومنيوم والسبائك الألومنيوم للحماية الميكانيكية العالية.
-
وظائف مزدوجة:بمثابة سلك أرضي ووسيلة اتصال في أنظمة النقل.
-
قوة سحب عالية:مثالية للتركيبات طويلة المدى في خطوط نقل 110kV 500kV.
-
المقاومة الممتازة للتآكل:الهيكل المعدني بالكامل مع الأسلاك الفولاذية المطلية بالألومنيوم يضمن حياة خدمة طويلة في البيئات الخارجية.
-
تكامل خط الطاقة الفعال:يسهل بناء الشبكة عن طريق الجمع بين الاتصالات البصرية وتعزيز الطاقة.
-
خيارات قابلة للتخصيص:يمكن تصميم القطر الخارجي ونوع الألياف وتكوين الأسلاك وفقا لمتطلبات المشروع.
التطبيقات
-
أنظمة الاتصال بشبكة الكهرباء وأنظمة SCADA
-
مراقبة محطات النقل والمحطات الفرعية
-
شبكات اتصالات خطوط الجهد العالي
-
شبكات ذكية وأنظمة أتمتة المرافق
-
المنشآت الجوية لمسافات طويلة التي تتطلب عبء سحب كبير
المواصفات التقنية
| البند | المواصفات |
|---|---|
| نوع الألياف | الوضع الواحد من ITU-T G.652D / G.657A1 |
| عدد الألياف | 24 قلب |
| نوع الهيكل | OPGW الطبقة المتدلية (أنبوب الفولاذ المقاوم للصدأ + أسلاك ACS / AA) |
| عضو القوة | الفولاذ المعلب بالألومنيوم (ACS) / سبيكة الألومنيوم |
| القطر الخارجي | 10.0 ¥ 18.0 ملم (يمكن تخصيصها) |
| قوة الشد | 50~180 kN (اعتماداً على التكوين) |
| تيار الدائرة القصيرة | 1025 kA / 1s (يمكن تخصيصها) |
| درجة حرارة العمل | -40°C إلى +85°C |
| المعايير | IEC 60794 / IEEE 1138 / ITU-T G.652D / GB/T 7424 |
مزايا إيبوكوم
-
المصنع المهني لـ OPGW:أكثر من 12 عاما من الخبرة في إنتاج كابلات OPGW و ADSS لمرافق الطاقة العالمية.
-
القدرة الإنتاجية العالية:خطوط أنابيب 2 من الفولاذ المقاوم للصدأ + 5 خطوط OPGW تضمن التسليم في الوقت المناسب حتى للطلبات الكبيرة.
-
الجودة التي يمكنك الوثوق بها:يخضع كل بكرة لاختبارات صارمة للتخفيف البصري، والانسحاب، والتواء.
-
حلول هندسية مخصصة:تصاميم مخصصة متوفرة لمستويات الجهد المختلفة ، والمدى ، والظروف البيئية.
-
خبرة المشروع العالمي:تطبق على نطاق واسع في آسيا وأفريقيا والشرق الأوسط وأمريكا الجنوبية لشبكات نقل الطاقة الرئيسية.
