كابل ADSS الألياف الضوئية ممتازة الشد 12-144 النواة واحد سترة مزدوجة للاتصالات الشبكة
اتصالات الشبكة كابل الألياف البصرية ADSS
,كابل الألياف البصرية ADSS ممتاز
الوصف
هذا الكابل "المتحمّل الذاتي الكهربائي بالكامل (ADSS) " مصمم لتطبيقات تحمل الذات في الهواء لمسافات قصيرة ومتوسطة وطويلة.كابل ADSS يوفر طريقة سريعة واقتصادية للتنفيذ لمشغلي تلفزيون الكابل، شركات الهاتف وشركات الكهرباء. وهي مناسبة لأنظمة نقل الطاقة عبر الظروف المتوسطة والقصيرة المدى والأراضي المعقدة مثل الأنهار والجبال ، إلخ.

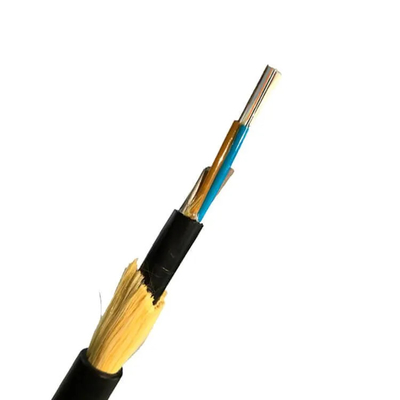

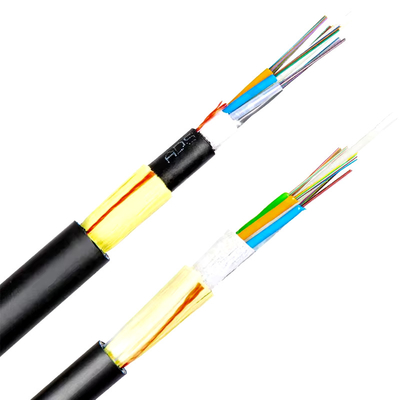

يتكون الكابل من 5 إلى 36 حزمة مع أنابيب أو ملءات ، ملفوفة تصل إلى ثلاث طبقات حول التعزيز المركزي ومثبتة بغطاء خارجي PE. يحتوي كل أنبوب على 6 إلى 12 ألياف.جميع الألياف الأساسية مليئة بالصمغ المقاوم للماءيمكن استخدام الحشو للحفاظ على شكل الكابل.
يتم لف الشريط القابل للانتفاخ بالماء حول قلب الكابل في دوامة. يتم ترتيب أسلاك الأراميد في دوامة لتعزيز محيط الكابل.الغطاء الخارجي يلف بشكل وثيق طبقة من أسلاك الأراميدتتضمن غطاء الكابل غطاء داخلي من البولي إيثيلين اختياري وغطاء من البولي إيثيلين الخارجي أو AT (ضد الانزلاق). عندما يتجاوز الجهد المنشود على سطح الكابل 12KV ،يتم استخدام مادة الغلاف الخارجي ATمع الغطاء الخارجي AT ، يمكن أن تصل أقصى قوة المجال الكهربائي في نقطة العمل إلى 35KV. للتطبيقات لمسافات طويلة ، يمكن النظر في تصميم غطاء مزدوج الطبقات.يمكن وضع أسلاك السحب الاختيارية تحت طبقة الغطاء لإزالة سهلة.
المعايير الفيزيائية
| العمر | الجليد + الرياح: 0mm+35m/sec | الجليد + الرياح: 12mm + 30m / s | ||||||
|---|---|---|---|---|---|---|---|---|
| كمية الكابل المفرطة ((ملم/بوص) | وزن الكابلات (كغ/كيلومتر) / ((lb/kft) | أقصى حد.التوتر العامل ((N/lb) | الحد الأقصى.السج ((%) | كمية الكابل المفرطة ((ملم/بوص) | وزن الكابلات (كغ/كيلومتر) / ((lb/kft) | أقصى حد.التوتر العامل ((N/lb) | الحد الأقصى.السج ((%) | |
| 100 | 13.9/5.472 | 152/102.01 | 7578/1704 | 2 | 13.8/8543 | 150.0/10067 | 6621/1489 | 2 |
| 200 | 14.3/0562 | 161/108.05 | 10430/2346 | 3 | 14.1/0555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0625 | 199/13356 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16. 7، 0657 | 220/14765 | 30590/6881 | 3 | 16.1/0633 | 204.0/13691 | 24885/5598 | 3 |
| 600 | 16.3/0641 | 209/140.27 | 26952/6063 | 4 | 15. 7، 0618 | 196.0/13154 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/14497 | 29452/6625 | 5 | 15.9/0625 | 201.0/13490 | 24042/5408 | 6 |
| 1000 | 16. 7، 0657 | 221/148.32 | 31271/7034 | 6 | 16.1/0633 | 204.0/13691 | 24407/5490 | 6 |
* لا يغطي الجدول أعلاه جميع الأنواع المتاحة. يمكن تصنيع كابلات ADSS الأخرى بناءً على طلب العميل وفقًا لبيئة مختلفة.
| نصف قطر الانحناء الأدنى: | الحد الأقصى لحمل الضغط: | 4000N | |
| تحت التثبيت: | 20×OD | تأثير متكرر: | 4.4 N.m (J) |
| أثناء العمل | 10×OD للكابلات غير المدرعة | التواء (التواء): | 180 × 10 مرات، 125 × OD |
| 20×OD للكابلات المدرعة | التضخم الدوري: | 100 دورة | |
| نطاق الحرارة: | |||
| نطاق درجة حرارة العمل: | -40 درجة مئوية ((-40 درجة فهرنهايت) إلى +70 درجة مئوية ((+158 درجة فهرنهايت) | مقاومة السحق: | 263N/cm (1250lb/in) |
| نطاق درجة حرارة التخزين: | -50 درجة مئوية ((-58 درجة فهرنهايت) إلى +70 درجة مئوية ((+158 درجة فهرنهايت) |
