بناء شبكات الجو المركبة الأساسية OPGW
كابلات الألياف الضوئية OPGW ذات 12 نواة

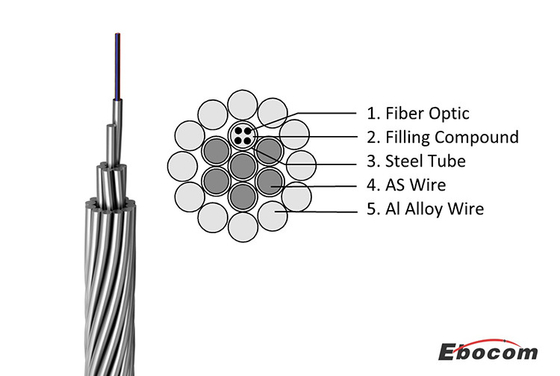

تتكون كابلات OPGW عادةً من نواة معدنية وألياف بصرية وتغطية نحاسية أو ألومنيومية خالية من الأكسجين والعزل والغلاف الخارجي.يتم استخدام سلك النواة المعدنية بشكل رئيسي لمقاومة التوتر الميكانيكي والحمل الكهربائي، وتوفير وظيفة الأسلاك الأرضية الكهربائية. تستخدم الألياف البصرية لنقل الإشارات البصرية ويمكن استخدامها لتحقيق الاتصال،نقل البيانات ومراقبة المعلمات الفيزيائية مثل درجة الحرارة والاهتزازات لخطوط النقل.
الكابل البصري OPGW هو نوع من كابلات الأسلاك الأرضية البصرية المستخدمة في خطوط نقل الطاقة.وهو يجمع بين الأسلاك الألياف الضوئية والأسلاك الأساسية المعدنية معا ومناسبة لنظم الاتصال ومراقبة خطوط نقل عالية الجهد.
كابل OPGW له المزايا التالية:
- التداخلات المضادة للكهرومغناطيسية: نظرًا لأن نقل الألياف البصرية لا يتأثر بالتداخلات الكهرومغناطيسية ،يمتلك الكابل البصري OPGW قدرة جيدة على مكافحة التداخل الكهرومغناطيسي على خطوط نقل عالية الجهد.
- خطوط متعددة: يمكن استخدام الألياف البصرية لتحقيق الاتصالات ونقل البيانات ، مما يوفر قنوات اتصال إضافية لشركات الطاقة.
- وظيفة المراقبة: يمكن استخدام الألياف الضوئية لمراقبة درجة الحرارة والاهتزاز والمعايير الفيزيائية الأخرى لنظام الطاقة.توفير قدرات مراقبة حالة الخط في الوقت الحقيقي واكتشاف الأخطاء.
- موثوقية عالية: يتبنى كابل OPGW بنية حماية متعددة الطبقات ، والتي يمكن أن تقاوم البيئة الخارجية وتأثير الكوارث الطبيعية.
مواصفات سلك الأرض OPGW:
| لا، لا، لا | البنود | الوحدة | المواصفات | |
| G.652D | ||||
| 1 | قطر الحقل في الوضع | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | قطر الغطاء | μm | 124.8±0.7 | |
| 3 | الغطاء غير الدائري | % | ≤0.7 | |
| 4 | خطأ تركيزية الغطاء الأساسي | μm | ≤0.5 | |
| 5 | قطر الطلاء | μm | 245±5 | |
| 6 | الغلاف غير الدائري | % | ≤60 | |
| 7 | خطأ تركيزية الغطاء | μm | ≤120 | |
| 8 | طول موجة قطع الكابل | nm | λcc≤1260 | |
| 9 | التخفيف ((max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | ||
ملف الشركة:
شاندونغ ييبو أوبترونيكس تكنولوجيا الشركة المحدودة (Ebocom®) ، التي تأسست في عام 2012، وتقع في مدينة الربيع الجميلة
من جينان ، وتغطي مساحة 26،600 متر مربع. وهي شركة عالية التقنية تركز على البحث والتطوير والإنتاج والمبيعات والخدمة من الكابلات البصرية ومعدات الاتصالات.Ebocom® ملتزمة بالبحث، تطوير وتطبيق منتجات الكابلات البصرية والاتصالات
منتجاتنا تشمل أنواع مختلفة من الكابلات البصرية (الكابلات البصرية الخارجية / الداخلية ، ADSS ، OPGW ، التعدين
كابلات، كابلات قطرة FTTH، سلك التصحيح والخيوط) وكذلك المكونات المرتبطة بالكابلات الضوئية، والملحقات و
المعدات. تستخدم على نطاق واسع في مشغلي الاتصالات ومراكز البيانات وشبكات المؤسسات وغيرها من الاتصالات
مجالات البنية التحتية. المنتجات تنفذ بشكل صارم المعايير الوطنية وحصلت على شهادة ISO9001، ISO14001، ISO45001، ISO50001، TLC،والإدارة الوطنية للإذاعة والتلفزيونكما لديها 3 براءات اختراع و 27 براءة اختراع لنموذج الاستخدام. تركز إيبوكوم على الابتكار في مجال البحث والتطوير وتسعى باستمرار إلى التقدم في التكنولوجيا لتلبية الاحتياجات المتغيرة.
من عملائنا. تقوم الشركة بنشاط بإدخال معدات إنتاج أجنبية متقدمة ومعدات تفتيش (معدات تلوين الألياف البصرية، معدات الطلاء الثانوية،معدات إنتاج أنابيب وحدات OPGW، أجهزة الكشف عن الألياف البصرية الدقيقة) ، ويمتلك تقنية عملية محلية وأجنبية متقدمة لضمان جودة عالية وموثوقية المنتجات.من أجل ضمان جودة المنتج، أنشأت الشركة نظام إدارة صارمة وتتحقق من كل خطوة من مراحل عملية الإنتاج على جميع المستويات.لقد فازت Ebocom® بالعديد من الجوائز، مثل "شركة التكنولوجيا العالية" ، "شركة الغزال" ، "شركة متخصصة خاصة جديدة متخصصة ومتطورة" ، "شركة الابتكار الإدارية الممتازة في مقاطعة شاندونغ" ،"وحدة الائتمان AAA"، "وحدة متعهدة ومستحقة للائتمان"، الخ.
