أسعار كابلات الألياف الضوئية OPGW السلك الجوي للطاقة الجوية السلك الأرضي G652D المتعرج 12 24 36 48 النواة
السلك الأرضي للطاقة الجوية,كابلات أوبج واي ذات ألياف بصرية
,Stranded OPGW Fiber Optic Cable

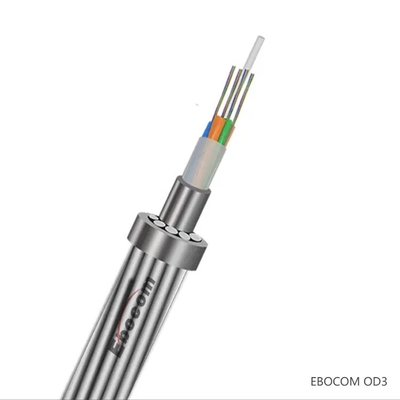

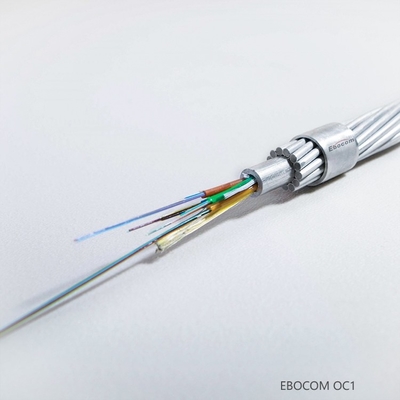

يتم تصنيع كابل OPGW من سلك الفولاذ المطلي بالألومنيوم ، وهو ما يعادل سلك الأرض العلوي الذي يحتوي على موصل جيد.يمكن أن تلعب أدوار مختلفة في تقليل تدفق إمدادات الطاقة المحتملة لخطوط النقل، والحد من التوتر الزائد في تردد الطاقة، وتحسين التداخلات والآثار الخطرة لخطوط الكهرباء على خطوط الاتصالات.لأن الألياف الضوئية لديها خصائص التدخلات المضادة للكهرومغناطيسية والوزن الخفيف، يمكن تثبيتها مباشرة على قمة برج خط النقل دون النظر في أفضل موقع التثبيت، والتآكل الكهرومغناطيسي وغيرها من القضايا.OPGW لديها موثوقية أعلى وخصائص ميكانيكية متفوقة.
كابل OPGW Aالتطبيق
- سلك الأرض الجوي
- نظام اتصالات خطوط الكهرباء
كابل OPGW Cمميزs
- معايير التصميم والاختبار والإنتاج عالية الجودة، باستخدام مواد من الدرجة A لضمان الموثوقية طويلة الأجل.
- دعم الهندسة، والإشراف وتوفير الحاجيات الخاصة خط إنتاج الأجهزة.
- أنبوب من الفولاذ المقاوم للصدأ مختوم يحمي الألياف الضوئية من الرطوبة والظروف البيئية القاسية مثل البرق.
- يجب أن يقطع بناء OPGW إمدادات الطاقة ، مما يؤدي إلى خسائر أكبر ، لذلك يجب استخدام OPGW لبناء خطوط عالية الجهد فوق 110KV.
- مناسبة لإعادة بناء الخط القديم

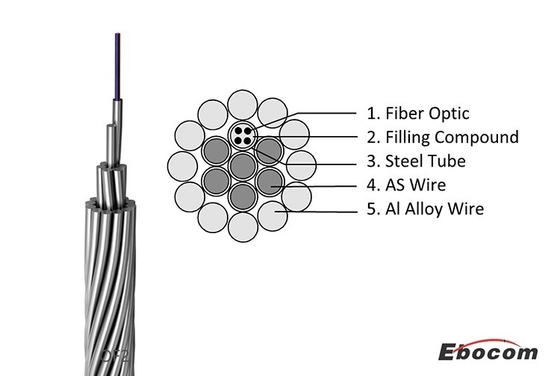

كابل OPGWالأبعاد والخصائص
(OPGW-24B1-50 كما هو مذكور)
| البند | الوحدة | البيانات | ||
| OPGW | / | 50ملم مربع | ||
| الألياف | / | 24B1 | ||
| الهيكل | خارجية | ACS ((LB20A) | PCS/mm | 6/3.2 |
| المركز | أنابيب من الفولاذ المقاوم للصدأ | PCS/mm | ثلث2 | |
| قطعة متقاطعة | الـ ACS | ملم2 | 48.25 | |
| قطعة متقاطعة | ملم2 | 48.25 | ||
| اتجاه الشبكة | / | اليد اليمنى | ||
| قطرها | ملم | 9.6 | ||
| الوزن | كغ/كيلومتر | 344.0 | ||
| معدل قوة الشد ((RTS)) | kN | 58.2 | ||
| MAT ((40%RTS) | kN | 23.28 | ||
| الإجهاد اليومي ((EDS)) ((25%RTS)) | kN | 14.55 | ||
| نموذج المرونة ((E-Modulus) | الـ GPa | 162.0 | ||
| معامل الطول الحراري | 10-6/C | 13.0 | ||
| 20 درجة مئوية مقاومة مشتركة | Ω/km | 1.78 | ||
| 0.25 ثانية وقت قصير التيار | kA | 6.9 | ||
| القدرة الحالية لفترة قصيرة | kA2.S | 12 | ||
| نطاق درجة الحرارة المسموح به لتيار الدائرة القصيرة | °C | 40-200 | ||
| نصف قطر الانحناء الأدنى | ملم | 20D | ||
| نسبة وزن السحب | كم | 17.2 | ||
