كابل الألياف الضوئية المركب المرفق السلك الأرضي شبكة برج الاتصالات
شبكة OPGW كابلات الألياف الضوئية

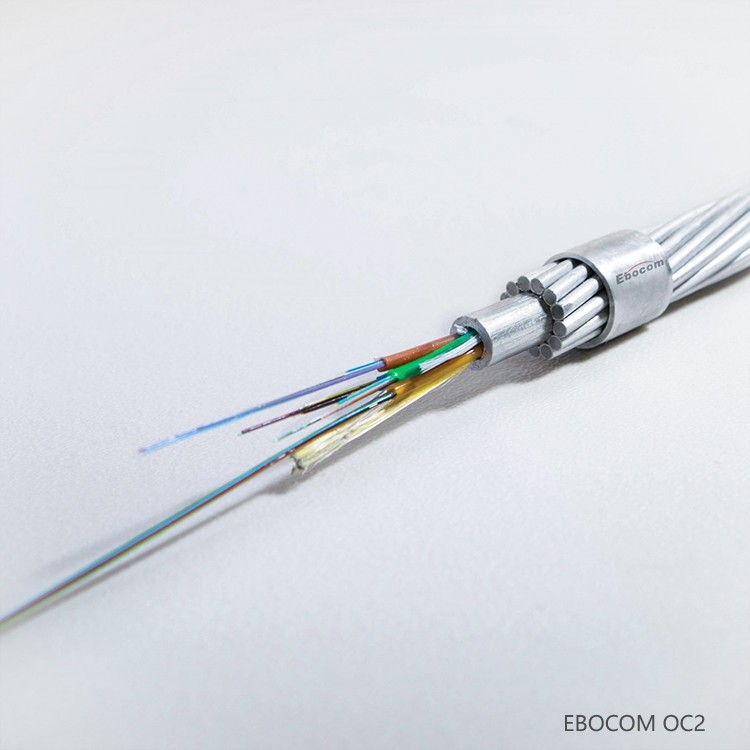

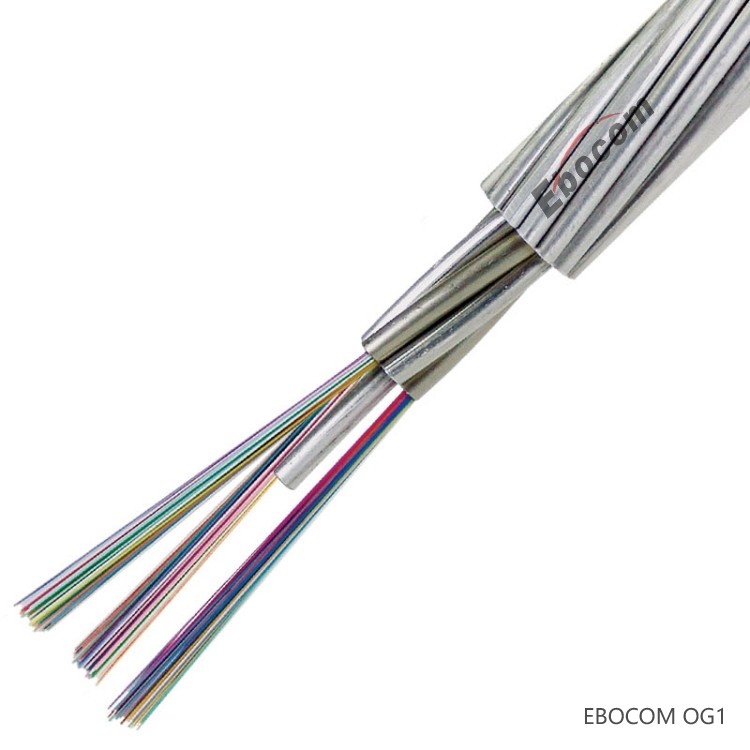

يتم استخدام كابل OPGW البصري بشكل رئيسي لخطوط الجهد العالي فوق 110KV. بسبب الحاجة إلى انقطاع التيار الكهربائي وتأثيرات السلامة عند وضع الخطوط ، يتم استخدامه في الغالب للخطوط الجديدة.
التطبيقالوضعمن Opgw:
(1) من السهل الحفاظ عليه ، من السهل حل مشكلة عبور الخط ، ويمكن أن تلبي خصائصه الميكانيكية خط العبور الكبير ؛
(2) الطبقة الخارجية من OPGW هي درع معدني ، والذي لا يؤثر على التآكل الكهربائي عالية الجهد والتدهور.
(3) يجب إيقاف تشغيل OPGW أثناء الإنشاء ، وفقدان الطاقة كبير. يجب استخدام OPGW لخطوط عالية الجهد الجديدة.
الـالشخصياتمن Opgw:

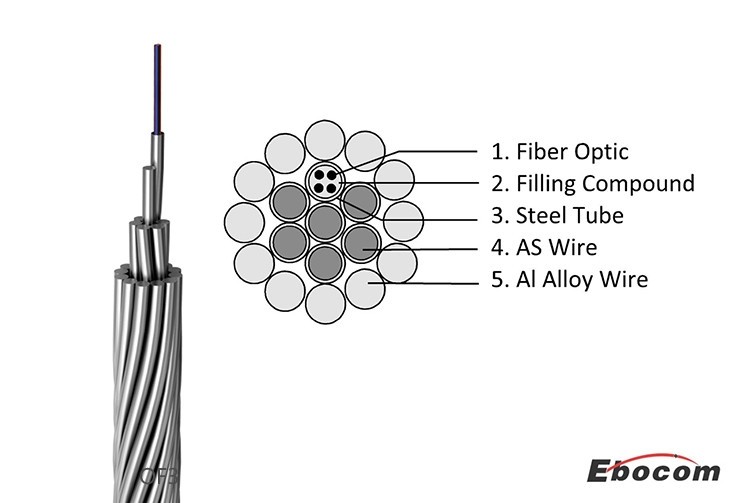

- الألياف محمية جيداً ميكانيكياً وحرارياً، استخدمي غيل حجب المياه من أنابيب الفولاذ المقاوم للصدأ لتوفير الحماية.
- قطر الكابل البصري OPGW صغير ، وضغط الحمل على البرج صغير.
- المقاومة الجانبية الممتازة للضغط والقدرة المتميزة على التقاط التيار القصير
- طول فائض مناسب للألياف الضوئية، بحيث لا تتحمل الألياف الضوئية الإجهاد عند تعرض الكابل الضوئي لأقصى الإجهاد المسموح به؛
- الهيكل الملتوي الطبقي يوفر خصائص ميكانيكية وكهربائية ممتازة للأسلاك البصرية.
- يمكن استخدامها كأسلاك أرضية
معايير المنتج:
| القسم العرضي الرئيسي والاسمية | قائد | سمك العزل | موصل مركزي | سمك درع الكابل | قطرها | وزن الكابل/كيلومتر | أقصى مقاومة مشتركة للموصل (20 درجة مئوية) | |||
| ملم2 | الرقم | قطرها مليمتر | ملم | الرقم | قطرها مليمتر | ملم | ملم | كغ/كيلومتر | Ω/km | Ω/km (متمركزة) |
| موصل النحاس (معيار IEC) | ||||||||||
| 2 × 10 | 7 | 1.35 | 1.55 | 20 | 0.85 | 1.40 | 11.80 | 290 | 1.83 | 1.90 |
| 2X16 | 7 | 1.70 | 1.55 | 32 | 0.85 | 1.40 | 12.84 | 420 | 1.15 | 1.20 |
| 2×25 | 7 | 2.14 | 1.60 | 29 | 1.13 | 1.50 | 15.02 | 630 | 0.727 | 0.76 |
| 2X35 | 19 | 1.53 | 1.65 | 27 | 1.35 | 1.60 | 17.00 | 832 | 0.524 | 0.55 |
| موصل سبيكة الألومنيوم (معيار IEC) | ||||||||||
| 2 × 10 | 7 | 1.35 | 1.55 | 23 | 1.13 | 1.40 | 12.41 | 192 | 3.08 | 1.335 |
| 2X16 | 7 | 1.70 | 1.55 | 26 | 1.13 | 1.40 | 13.46 | 230 | 1.91 | 1.808 |
ملف الشركة:
شاندونغ ييبو أوبترونيكس تكنولوجيا الشركة المحدودة (Ebocom®) ، التي تأسست في عام 2012، وتقع في مدينة الربيع الجميلة
من جينان ، وتغطي مساحة 26،600 متر مربع. وهي شركة عالية التقنية تركز على البحث والتطوير والإنتاج والمبيعات والخدمة من الكابلات البصرية ومعدات الاتصالات.Ebocom® ملتزمة بالبحث، تطوير وتطبيق منتجات الكابلات البصرية والاتصالات
منتجاتنا تشمل أنواع مختلفة من الكابلات البصرية (الكابلات البصرية الخارجية / الداخلية ، ADSS ، OPGW ، التعدين
كابلات، كابلات قطرة FTTH، سلك التصحيح والخيوط) وكذلك المكونات المرتبطة بالكابلات الضوئية، والملحقات و
المعدات. تستخدم على نطاق واسع في مشغلي الاتصالات ومراكز البيانات وشبكات المؤسسات وغيرها من الاتصالات
مجالات البنية التحتية. المنتجات تنفذ بشكل صارم المعايير الوطنية وحصلت على شهادة ISO9001، ISO14001، ISO45001، ISO50001، TLC،والإدارة الوطنية للإذاعة والتلفزيونكما لديها 3 براءات اختراع و 27 براءة اختراع لنموذج الاستخدام. تركز إيبوكوم على الابتكار في مجال البحث والتطوير وتسعى باستمرار إلى التقدم في التكنولوجيا لتلبية الاحتياجات المتغيرة.
من عملائنا. تقوم الشركة بنشاط بإدخال معدات إنتاج أجنبية متقدمة ومعدات تفتيش (معدات تلوين الألياف البصرية، معدات الطلاء الثانوية،معدات إنتاج أنابيب وحدات OPGW، أجهزة الكشف عن الألياف البصرية الدقيقة) ، ويمتلك تقنية عملية محلية وأجنبية متقدمة لضمان جودة عالية وموثوقية المنتجات.من أجل ضمان جودة المنتج، أنشأت الشركة نظام إدارة صارمة وتتحقق من كل خطوة من مراحل عملية الإنتاج على جميع المستويات.لقد فازت Ebocom® بالعديد من الجوائز، مثل "شركة التكنولوجيا العالية" ، "شركة الغزال" ، "شركة متخصصة خاصة جديدة متخصصة ومتطورة" ، "شركة الابتكار الإدارية الممتازة في مقاطعة شاندونغ" ،"وحدة الائتمان AAA"، "وحدة متعهدة ومستحقة للائتمان"، الخ.
