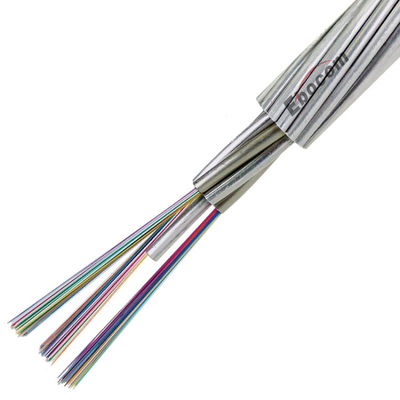

AA طبقة OPGW 48 محور كابل الألياف الضوئية المتشابكة الحالة الواحدة G652 سلك أرضي الديليكتريك الجوي الخارجي
كابل الألياف الضوئية بـ 48 قلب,كابلات الألياف الضوئية OPGW الجوية الخارجية
,Outdoor Aerial OPGW Fiber Optic Cable
OPGWيتم استخدام الكابل بشكل رئيسي في خط الاتصال لنظام نقل عالي الجهد الجديد ، أو لاستبدال سلك الأرض الموجود في نظام نقل عالي الجهد العلوي الأصلي.يحتوي على خطوط اتصالات الألياف البصرية ولها أداء جيد لمنع ضربات البرق.
شخصيات OPGW الرئيسية
- قطر الكابل البصري صغير، لذلك الحمل الإضافي على البرج صغير.
- تصميم الأنابيب الفولاذية المطلية بالألومنيوم معقول، وقوة الشد عالية، ويتم التحكم في طول الألياف البصرية الزائد بشكل جيد.
- أداء سلامة جيد، وحماية البرق.
- يمكن أن تلبي مجموعات دروع مختلفة متطلبات أداء مختلفة.
طلب OPGW
يتم استخدام كابل OPGW بشكل رئيسي في خطوط 500 كيلو فولت و 220 كيلو فولت و 110 كيلو فولت ، والتي تقتصر على انقطاع التيار الكهربائي والأمن وغيرها من العناصر ، وتستخدم في الغالب في خطوط جديدة. تطبيقاتها هي:الضغط العالي فوق 110 كيلو فولت ،مع امتداد أطول (عادة أكثر من 250M).
مواصفات OPGW
| (أو بي جي دبليو-113))9;176.9) | |||
| النوع | طبقة واحدة / طبقة مزدوجة | الهيكل | أنبوب الألومنيوم/ أنبوب الفولاذ المقاوم للصدأ |
| عدد الألياف | 24 | المواد | أسلاك الفولاذ المقوى بالألومنيوم ((ACS) أو أسلاك ACS مختلطة أسلاك من سبائك الألومنيوم |
| نوع الألياف | وضع واحد | مثبتة | خطوط الضغط العالي فوق 110kv |
| قطر ((ملم) | 12 | الوزن ((kg/km) | 500 |
| RTS (((KN) | 81 | الدائرة القصيرة ((Ka2s) | 41 |
| التطبيق | سلك جوي / أرضي (أرضي). | صناعة المعدات الأولية | نعم.. |

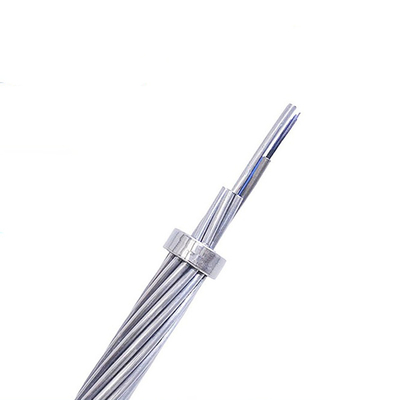

24 الأساسية OPGW الألياف الضوئية المركبة السلك الأرضي الجوي ACS الهيكل المتعرج
وصف المنتج الـكابل الألياف الضوئية Ebocom 24 Core OPGWمعهيكل طبقة متقطعةمصممة خصيصاًخطوط نقل الطاقة عالية الجهدالتي تتطلب كلاهماالترسيم والتواصلالقدرات في كابل واحد.هذا الهيكل يحتويالألياف البصرية الموجودة في أنبوب من الفولاذ المقاوم للصدأوالذي هومقطوعة معًا مع أسلاك الفولاذ المقوى بالألومنيوم وسلك ...

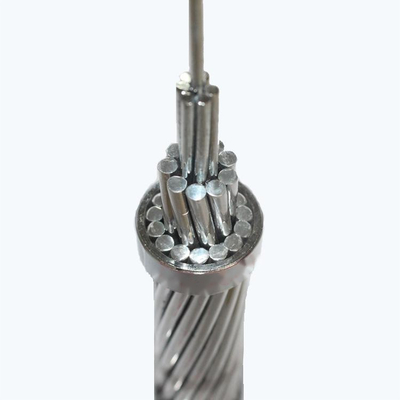

OPGW 72B1-50 سلك الأرض الجوي 24 48 72 96 النواة للاتصالات الشبكة برج 220 كيلو فولت
وصف المنتج: OPGW ، أو سلك الأرض البصري ، هو كابل مزدوج الغرض يستخدم في خطوط نقل الطاقة الجوية لتوفير الاتصالات بين الأرض والبيانات عالية السرعة.إنه يجمع بين وظائف سلك الأرض العلوي، الذي يحمي خطوط الكهرباء من البرق، مع الألياف البصرية التي تنقل البيانات على مسافات طويلة. يتكون الكابل من طبقة خارجية و...
OPGW كابل الألياف الضوئية SM 24 نظام الطاقة الأساسي تشييد اتصالات الأسلاك الأرضية عالية الجهد
كابل الألياف البصرية OPGW SM 24 Core يتم محيط أنبوب الفولاذ المقاوم للصدأ المركزي (الذي يحتوي على الألياف الضوئية في الداخل) بطبقات واحدة أو مزدوجة من الفولاذ المطلي بالألومنيوم (ACS) أو أسلاك مختلطة من ACS وألياف سبيكة الألومنيوم.تصميم أنبوب الفولاذ المقاوم للصدأ الألمنيوم يزيد من القطع العرضي من ا...
كابل الألياف الضوئية الأرضي OPGW 12 24 خيوط أساسية للاستخدام في الاتصالات الهوائية
وصف المنتج: OPGW (سلك أرضي بصري) هو نوع من كابلات الألياف الضوئية المستخدمة في خطوط الجهد العالي والذي يؤدي وظيفة مزدوجة. فهو يحمي كلاً من خطوط الطاقة (من ضربات الصواعق) وألياف اتصالات البيانات عالية السرعة. تقع كابلات OPGW في أعلى أبراج الإرسال، وهي بالغة الأهمية في أنظمة اتصالات المرافق اليوم. تتك...
