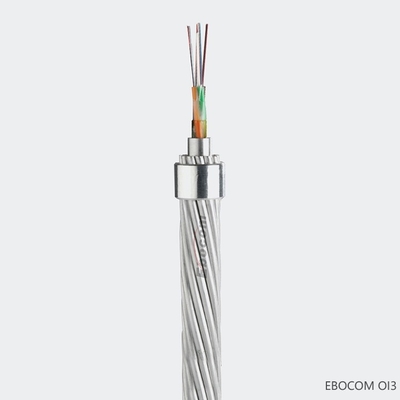

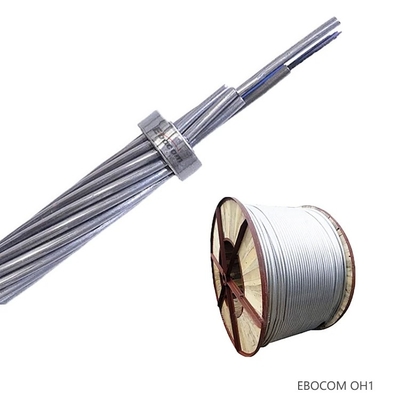

سلك الألياف الضوئية الأساسي OPGW 12 24 48
كابل الألياف الضوئية بـ 48 قلب
OPGW - السلك الأرضي المركب للألياف البصرية مناسب لخطوط الكهرباء الجديدة مع وظيفة مزدوجة من السلك الأرضي والاتصالات.خاصة للتركيب على خطوط الكهرباء ذات الجهد العادي والجهد العالييمكن أن تحل OPGW محل الأسلاك الأرضية التقليدية لخط الطاقة القديم مع زيادة وظيفة الاتصال بالألياف. أنها تقود تيار الدائرة القصيرة وتوفر مقاومة البرق.
خصائص كابلات OPGW
- ألياف فحص تصل إلى 144
- مقاومة جيدة للتآكل
- قطر الكابل ووزنه تقريباً مع سلك أرضي آخر أقل حمولة إضافية على البرج، قوة سحب عالية
- تكنولوجيا ممتازة لترابط أنابيب الفولاذ المقاوم للصدأ تجعل الألياف لديها طول ثانوي جيد ويسمح للألياف بالحركة الحرة في الأنابيب.والذي يبقي الألياف خالية من الإجهاد بينما يكون الكابل عرضة للإجهاد الطولي.

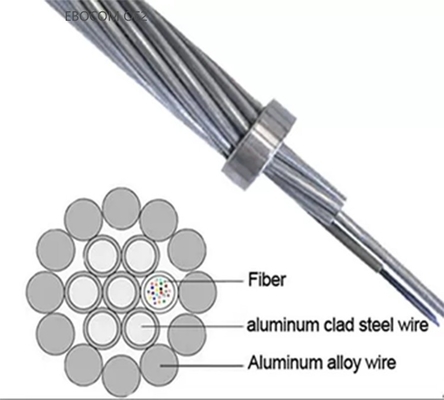

هيكل منتج كابل OPGW:
1- الألياف الضوئية تضع بشكل فضفاض في وحدة أنابيب الفولاذ المغلفة بالألغاز
2- واحد أو متعددة الطبقات الفولاذ المغلفة الأل الأسلاك المتداخلة متداخلة مع بعضها البعض حول الأنبوب المقاوم للصدأ المركزية مغطاة الأل
المواصفات الرئيسية للكابل OPGW:
| البند | الوحدة | المعلم التقني |
| نوع الألياف | / | (جي)652 |
| ضعف الألياف | 1310nm ((dB/km) | ≤0.35 |
| 1550nm ((dB/km) | ≤0.21 | |
| معامل التوسع الخطي | ×10-6 درجة مئوية | 13.9 |
| مقاومة التيار المباشر (في 20 درجة مئوية) | Ω/km | 0.52 |
| التيار القصير (1 ثانية ، 40 درجة مئوية ~ 200 درجة مئوية) | kA | 6.5 |
| قدرة التيار القصير (1 ثانية ، 50 درجة مئوية ~ 200 درجة مئوية) |
kA2.S | 126.8 |
| الحرارة القصوى المسموح بها | oC | 200 |
| الحد الأقصى للجهد المسموح به (40٪ RTS) | kN | 43.92 |
| الإجهاد اليومي (25%RTS) | kN | 21.96 |
| الحد الأدنى من نصف قطر الانحناء المسموح به | التشغيل: mm | 228 |
| التثبيت: ملم | 300 | |
| درجة حرارة التخزين والتركيب | تخزين oC | -40 ~ +80 |
| درجة حرارة التركيب | -10 ~ +50 |
