كابل الألياف الضوئية OPGW الكهربائية المركبة منخفضة الجهد المركبة منخفضة الجهد الكهربائية لقطب الأرض

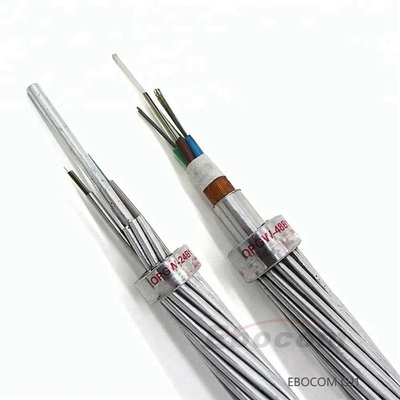

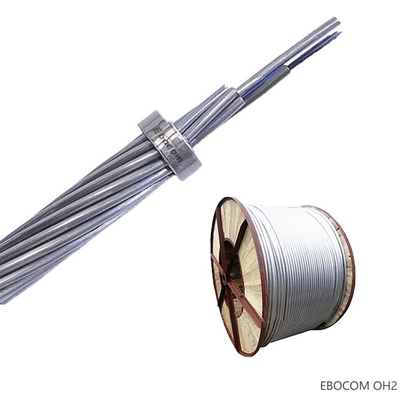

كابل أوبجوا المصنوع من الألياف الضوئية

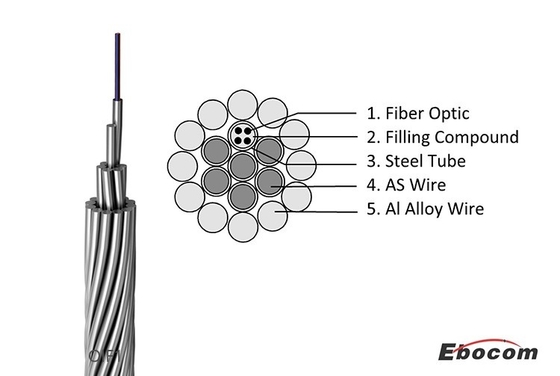

يتم وضع الألياف الضوئية في أنبوب من الفولاذ المقاوم للصدأأنبوب الصلب يوفر الحماية للألياف الضوئية أثناء العمل والعزلطبقة الألومنيوم في الخارج من الأنابيب اختيارية. الفولاذ المقاوم للصدأ يقع في وسط الكابل،محمية بطبقة واحدة أو أكثر من الفولاذ المقوى بالألومنيوم وسلك التغليف الألومنيوميتم توزيع أسلاك الفولاذ المطلية بالألومنيوم في شكل ترابيزويدي في الفرد الخفيف حولها لتشكيل هيكل مضغوط.يقدم السلك قوة ميكانيكية لتحمل ظروف التثبيت والتشغيل القاسية، عندما تكون في ظروف الدائرة القصيرة، يتحكم في ارتفاع درجة الحرارة للقيادة.
OPGWخصائص كابلات الألياف:
- الطبقة الدرعية للكابلات البصرية OPGW لديها خصائص قوة ميكانيكية جيدة ، لذلك يمكن حماية الألياف البصرية بشكل جيد من التآكل والإجهاد الجاذب ،ضمان عدم تلف الألياف الضوئية بالقوى الخارجية.
- الطبقة الدرعية من الكابلات البصرية OPGW لديها أداء جيد ضد التفريغ البرق والقدرة على الإفراط في الحركة الحالية.الألياف الضوئية لا تزال قادرة على العمل بشكل طبيعي في حالة البرق والإفراط في التيار الدائري القصير.
- يمكن تثبيت كابل OPGW البصري بشكل مباشر كأس أرضي فوقي على نقطة تعليق الأسلاك الأرضية من قطب كهربائي مع أي امتداد.
- قطر الكابل صغير والوزن خفيف، والتي لن تجلب حمولة إضافية كبيرة إلى البرج؛ درجة حرارة التشغيل هي -40 ̊+70 °C
التطبيق:
- بالنسبة للخطوط ذات الجهد العالي الذي يتجاوز 110kV ، يكون المدى واسعًا نسبيًا (عادة فوق 250 متر) ؛
- من السهل الحفاظ عليه ، ومن السهل حل مشكلة عبور الخط ، ويمكن لخصائصه الميكانيكية تلبية متطلبات امتداد خط كبير ؛
- الطبقة الخارجية من OPGW هي درع معدني ، والذي لا يؤثر على التآكل الكهربائي عالية الجهد والتدهور.
- يجب إيقاف تشغيل OPGW أثناء البناء ، وفقدان انقطاع الكهرباء كبير نسبيًا ، لذلك يجب استخدام OPGW في خطوط عالية الجهد الجديدة فوق 110kV.
مأينTإيكنيك(ب)أبعاد:
| النموذج | قطع قطري للكابلات البصرية | قوة الكسر الاسمية (kn) | قطر الكابل (ملم) | الوزن (كغ/كيلومتر) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
