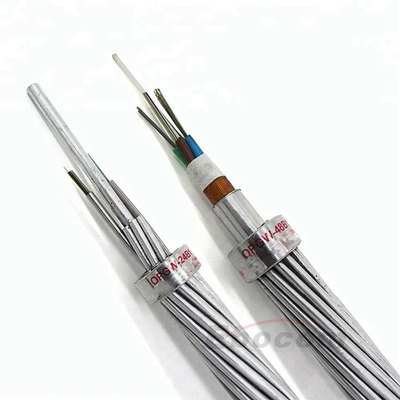

أوبج دبليو 48 بي 1-100 118.8;66.2 سلك الأرض 48 72 288 النواة للبنية التحتية للبرج

وصف المنتج:

سلك الأرض البصري(المعروف أيضا باسمOPGWأو، في معيار IEEE،الألياف الضوئية المركبةسلك الأرض العلوي) هو نوع من الكابلات التي تستخدم فيخطوط الكهرباء الجويةهذا الكابل يجمع بين وظائفالترتيبوالاتصالاتيتكون كابل OPGW من هيكل أنبوبي مع واحد أو أكثرالألياف البصريةفي الجنة محاطون بطبقات منالصلبوالألومنيوم سلك. يتم تشغيل كابل OPGW بين قمم من الجهد العاليأعمدة الكهرباء.موصلجزء من الكابل يخدم لربط الأبراج المجاورة إلىأرضية، وتحميعالية الجهدالموصلات منالبرقيمكن استخدام الألياف الضوئية داخل الكابل لنقل البيانات عالية السرعة ، إما لأغراض شركة الكهرباء الخاصة بحماية وتحكم خط النقل ،للصوت الخاص للمرافقاتصالات البيانات، أو يمكن استئجارها أو بيعها إلى أطراف ثالثة لخدمة كربط فائبري عالي السرعة بين المدن

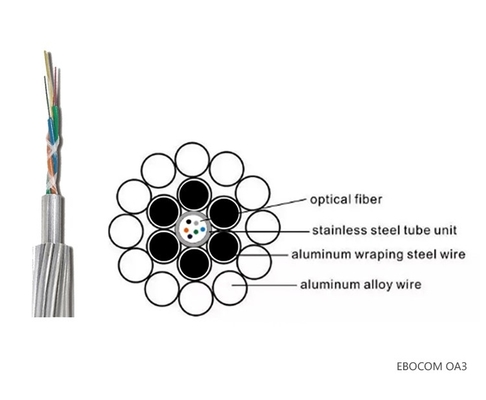

يتم تصنيع عدة أنماط مختلفة من OPGW. في نوع واحد ، يتم وضع ما بين 8 و 48 ألياف ضوئية زجاجية في أنبوب بلاستيكي. يتم إدخال الأنابيب في الفولاذ المقاوم للصدأ ، الألومنيوم ،أو أنبوب فولاذ مغلف بالألومنيوم، مع بعض الطول الرخيص للألياف المسموح به لمنع الضغط على ألياف الزجاج.يتم ملء الأنابيب العازلة بالشحوم لحماية وحدة الألياف من الماء وحماية أنبوب الصلب من التآكل؛ يتم ملء فترات الكابل بالشحوم. يتم ربط الأنبوب في الكابل بخيوط الألومنيوم أو سبيكة الألومنيوم أو الصلب ، على غرار كابل ACSR. توفر خيوط الصلب القوة.,وتوفّر خيوط الألومنيوم التوصيل الكهربائي. لعدد كبير جداً من الألياف، يصل إلى 144 ألياف في كابل واحد، يتم استخدام أنابيب متعددة.

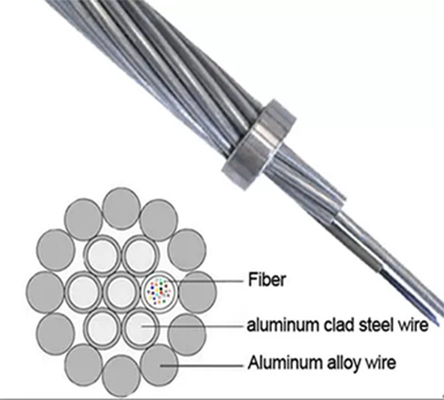

في أنواع أخرى ، يحتوي قضيب الألومنيوم على عدة خروقات دوامة حول الخارج ، يتم وضع الألياف فيها في أنابيب عازلة. يتم تغطية وحدة الألياف بشريط بلاستيكي أو فولاذي ،والكامل محاط بخيوط الألومنيوم والصلب.

يمكن أن تكون الألياف الفردية في أنابيب "حافظة فضفاضة" ، حيث يكون القطر الداخلي للأنابيب أكبر من قطر الألياف الخارجي ،أو يمكن أن تكون "مضغوطة بإحكام" حيث يتم طلاء العازل البلاستيكي مباشرة على الزجاجالألياف لـ OPGW هيالوضع الواحد النوع

الميزات الرئيسية:

1عاليةتصميم معايير الجودة والاختبار والإنتاج، باستخدام مواد من الفئة أ لضمان الموثوقية على المدى الطويل.

2صيانة سهلة، امتداد خط سهل، خصائصها الميكانيكية يمكن أن تلبي امتداد خط كبير؛ الطبقة الخارجية من OPGW هي معدن مدرعة، والتي لا تؤثر على تآكل عالية الجهد وتدهور؛
3يجب أن يكون بناء OPGW انقطاعا للطاقة، مما يؤدي إلى خسائر أكبر، لذلك يجب أن يستخدم بناء خطوط الجهد العالي فوق 110kv OPGW؛
4يتم استخدام كابل OPGW بشكل رئيسي لخطوط 500 كيلو فولت و 220 كيلو فولت و 110 كيلو فولت 35 كيلو فولت ، محدودة بسبب انقطاع الكهرباء والسلامة وغيرها من العوامل ، تستخدم في الغالب للخطوط الجديدة.
5يوفر أنبوب الفولاذ المقاوم للصدأ المغلق رطوبة ممتازة وحماية بيئية متطرفة للألياف البصرية.

الهيكل والمواصفات التقنية:
